Основные усовершенствования:
- увеличена максимальная скорость печати,
- увеличены максимальный формат и плотность бумаги,
- применен новый алгоритм растрирования с увеличенной линиатурой,
- усовершенствована функция управления токами переноса,
- используется конструктивно новый лоток ручной подачи,
- обновлены и усовершенствованы финишные модули,
- используются новые серверы печати и др.

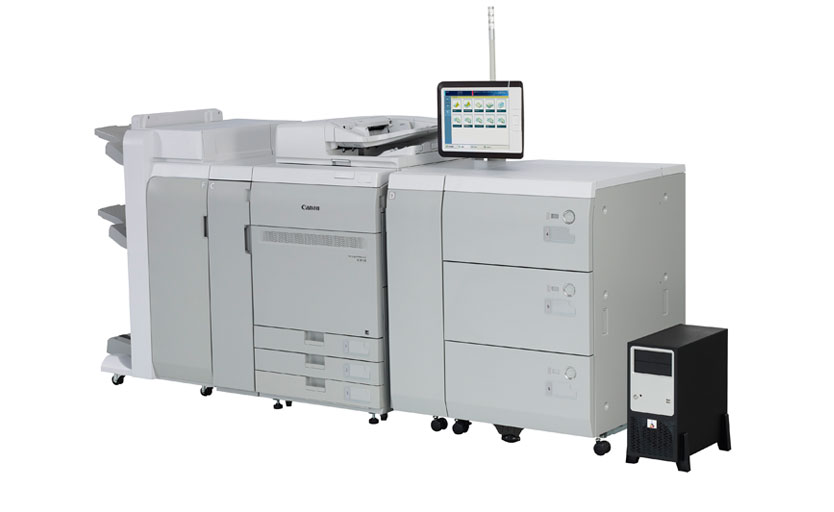

Спецификация Canon imagePRESS C710/C810/C910
- Технология печати: электрофотография, сухой тонер
- Формат материала: до 330х1300 мм
- Плотность материала: 52–300 г/м2
- Скорость печати: до 70/80/90 А4/мин. (на бумагах плотностью до 220 г/м2)
- Разрешение: 2400х2400 dpi
- Контроллеры: Canon PRISMAsync или EFI Fiery
- Рекомендуемая нагрузка: до 125/167/167 А4/мес.
- Макс. нагрузка: 350 тыс./400 тыс./500 тыс. А4/мес.
В начале 2019 года мы подробно писали о серии цветных листовых ЦПМ Canon imagePRESS С650/С750/C850. Это оборудование рассчитано на регулярную печать порядка 150 тыс. А4/мес., но при этом способно выдерживать пиковые нагрузки до полумиллиона. Первые модели в серии были выпущены на рынок в 2016 году и к настоящему моменту нашли многочисленных владельцев по всему миру. Они работают как в корпоративных отделах печати различных компаний, так и в цифровых и офсетных типографиях, которым требовалось решение для малотиражной и оперативной печати рекламно-представительской и издательской продукции.
Впрочем, конкурентная борьба не позволяет почивать на лаврах, поэтому в 2019 году японская корпорация объявила о замене серии imagePRESS C850 на новую imagePRESS С910. Она также состоит из трех моделей с разной максимальной производительностью и нагрузкой, но их возможности шире, чем у предшественниц.
Калибровка машины и подготовка к работе
Как и предшественницы, машины серии imagePRESS C910 приходят с завода откалиброванными, но поскольку настройки со временем “сбиваются”, в машинах предусмотрены две процедуры калибровки, которые могут (и должны) инициироваться оператором перед началом работы.
Auto Gradation Adjustment (AGA) – это автоматическая корректировка градаций для каждого базового цвета (YMCK). Для выполнения процедуры оператору необходимо сначала вывести тестовый оттиск с калибровочными таблицами – они зашиты в сервер печати и в новых моделях стали более детализированными. После этого оттиск считывается с помощью сканера машины или автоматически опциональным встроенным датчиком автоградаций денситометра (Auto Gradation Sensor), система фиксирует расхождения в оптической плотности и выполняет необходимую корректировку режима работы экспонирующей системы, тем самым регулируя плотность тонера на материале. Данную калибровку можно выполнять для каждого типа используемой бумаги.
Auto Correct Colour Tone (ACCT) – автоматическая корректировка составных цветов. Для проведения данной операции оператору также необходимо вывести соответствующий лист с контрольными полями, так же как и в предыдущем случае измерить значения оптической плотности на каждом поле, после чего сравнить их с начальными значениям, которые были введены в машину при инсталляции сервисными инженерами продавца. Определяется величина расхождения для каждого поля и, собственно, выполняется коррекция тем же способом, что и в AGA.
В Canon отмечают, что в большинстве случае процедуры AGA достаточно, для обеспечения точного цветовоспроизведения, но если нужно воспроизвести сложный цвет и AGA не справляется, – поможет ACCT. Также ACCT рекомендуется использовать после замены ключевых компонентов печатной машины.
Еще более точный результат можно получить, если использовать комбинацию спектрофотометра и сервера печати Fiery Server или PRISMAsync вместе со специализированным ПО i1 Process Control (опция).
Производитель рекомендует выполнять калибровку машины ежедневно в удобное для оператора время – лучше утром, перед началом рабочего дня. Если машина является частью печатного парка в крупной компании, IT-менеджер имеет возможность удаленного запуска калибровки с помощью iWEMC.
Добавим, что описанные выше механизмы применяются не только в процессе калибровки машины, но и во время печати – соответствующая функция называется Multi Density Adjustment Technology. Ее наличие позволяет получить стабильный цвет и полутона в процессе печати тиража.
Работа с материалами
Здесь – самое вкусное!
Машины серии imagePRESS С910 могут печатать на широком диапазоне материалов: офсетных и мелованных бумагах, дизайнерских текстурированных материалах, на т. н. “вторичке”, бумаге для цветной печати, перфорированной бумаге, этикетках, прозрачной пленке и даже конвертах (требуется спецоснащение). Ассортимент такой же как у серии imagePRESS C850, но максимальные плотность и формат увеличились.
Плотность официально выросла с 300 до 350 г/м2! Многие пользователи и раньше получали неплохие результаты на “350”, но, как говорится, на свой страх и риск и не всегда. Теперь же производитель официально декларирует, что в конструкцию машины были внесены необходимые изменения (улучшенный ремень переноса, модуль проявки и др.), которые делают возможной качественную и стабильную печать на материалах плотностью 350 г/м2. Их можно подавать вручную или автоматически из опциональных автоподатчиков – стандартные кассеты для этого не подходят.
Максимальный формат также увеличился. Машины серии imagePRESS C850 могли печатать на листах форматом до 330х762 мм, в том числе в автоматическом дуплексе, но новые модели позволяют работать с листами форматом до 330х1300 мм! Благодаря этому типография может печатать баннеры, книжные суперобложки, альбомные брошюры и другую продукцию, требующую возможности печати на т. н. длинном листе. Единственное ограничение – для работы с листами максимальной длины подходят не все автоподатчики и финишные модули. Перечень подходящих устройств лучше уточнить у поставщика заранее.
Усовершенствованный лоток ручной подачи
Он называется Stack Bypass-C1 и позволяет работать с листами максимального формата и плотности. Лоток имеет меньший угол наклона и дополнительный удлинительный лоток Stack Bypass Alignment Tray-D1, что позволяет, с одной стороны, избежать соскальзывания и складывания длинных листов по направлению к машине или их свисания и падения на пол с другой стороны. Это же новшество позволило увеличить емкость со 150 до 250 листов (80 г/м2, длиной до 487,7 мм). Кроме этого изменился принцип захвата листа в лотке ручной подачи: если раньше для этого использовался один ролик большого диаметра, то в новом лотке разработчики установили два независимых ролика, что делает подачу листов стабильнее. Еще одно новшество в лотке – подъем листа для уменьшения угла захода бумаги в печатный тракт. Это сделало подачу тяжелых листов более стабильной.
Не забыли в Canon и про приводку. Обычно, при подаче листов с ручного лотка и последующей двусторонней печати наблюдается ухудшение совмещения изображения на лице и обороте листа, особенно при баннерной печати. Поэтому был добавлен новый функциональный режим, учитывающий длину листа до 762 мм.
Автоподатчики
Несколько слов о других модулях, позволяющих автоматизировать процесс подачи листов:
Три стандартные кассеты
- Форматы: SRA3, A3, A4L, A4S, A5S, пользовательский (от 100x148 до 330,2x487,7 мм).
- Емкость: до 1650 листов плотностью 80 г/м2 в трех кассетах.
- Материалы: немелованная бумага плотностью 52–300 г/м2 (увеличилась макс. плотность!), мелованная бумага (глянцевая, матовая, полуматовая), фактурная бумага, бумага с перфорацией, разделителями, кальки, синтетическая бумага, самоклеющиеся материалы, конверты (со спецоснащением).
Multi-drawer Paper Deck-C1 (опция)
- Форматы: SRA3, A3, A4L, A4S, A5S, пользовательский (от 139,7x182 до 330,2x487,7 мм).
- Емкость: до 6000 листов плотностью 80 г/м2 (по 2000 в каждом из трех лотков.
- Материалы: немелованные бумаги 52–350 г/м2 (увеличилась макс. плотность!), мелованные бумаги 85-350 г/м2 (увеличился диапазон), мелованная бумага(глянцевая, матовая, полуматовая), фактурная бумага, бумага с перфорацией, разделителями, кальки, синтетическая бумага, самоклеющиеся материалы (только ISO-C5).
- Воздухораздув.
Отсек POD Deck Lite-C1 (опция)
- Форматы: SRA3, A3, A4L, A4S, A5S, пользовательский (от 139,7x148 до 330,2x487,7 мм).
- Емкость: до 3500 листов плотностью 80 г/м2.
- Материалы: немелованные бумаги 52–350 г/м2, мелованные бумаги 85–350 г/м2 (глянцевые, матовые, полуматовые), фактурная бумага, бумага с перфорацией, разделителями, кальки, синтетическая бумага, самоклеющиеся материалы.
- Воздухораздув.
POD Deck Lite XL-A1 (опция)
- Форматы: SRA3, A3, A4L, A4S, A5S, пользовательский (от 139,7x148 до 330,2x487,7 мм или от 210x487,8 до 330,2x762 мм).
- Емкость: до 3500 листов размером до 487,7 мм или до 1000 листов большего размера и плотностью 80 г/м2.
- Материалы: немелованная бумага 52–350 г/м2 до 487,7 мм или 64–300 г/м2 более 487,7 мм; мелованная бумага 85–350 г/м2 до 487,7 мм или 100–300 г/м2 более 487,7 мм. Остальное аналогично POD Deck Lite-C1.
Работа с конвертами
Для запечатывания конвертов на машинах imagePRESS C910 требуется специальное дооснащение. В стандартных кассетах стоит устройство Envelope Feeder Attachment-F1. Опционально доступен модуль G1: он устанавливается в автоподатчики POD Deck Lite-C1 и POD Deck Lite XL-A1 и позволяет работать с конвертами разных форматов.
Выравнивание листа и приводка
В машинах серии C910 используется улучшенный механизм с сенсором и четырьмя роликами, обеспечивающий выравнивание листа по боковой и передней кромке перед подачей в зону печати, а также совмещение изображения с лица и оборота.
При этом оператору доступна функция полуавтоматической приводки: необходимо отпечатать и отсканировать лист со специальными метками, после чего машина сама правильно настроит геометрию по прямоугольности, исправит трапецеидальность, изменит увеличение, перекос и регистрацию.
В результате этих операций достигается точность совмещения в 1,0 мм, а точность совмещения лица и оборота по горизонтали/вертикали – 0,2/0,3 мм (для бумаг плотностью 90 г/м2) и 0,2/0,4 мм (для 200 г/м2), что превосходит показатели большинства других решений в данном классе (данные Canon).
Экспонирование, печать, сушка
Цифровые машины серии imagePRESS С910 традиционно используют классическую технологию электрофотографической печати с сухим тонером. Экспонирование фотобарабана выполняется компактной 32-лучевой головкой с технологией VCSEL, разработанной Canon совместно с японской компанией Sony. Она обеспечивает не только высокое разрешение (до 2400х2400 dpi, читаемый текст от 3 пт), но и высокую скорость записи изображения, позволяющую машине печатать на скорости до 90 стр./мин. В качестве источника излучения используется красный лазер, имеющий большую глубину резкости в сравнении с ИК-аналогом и обеспечивающий, как следствие, возможность формирования более мелкой точки на барабане.
Здесь есть еще одно новшество! В imagePRESS С910 по умолчанию используется новый алгоритм растрирования с линиатурой 190 lpi, тогда как у предыдущей модели было 170 lpi. Благодаря этому машина стала лучше воспроизводить мелкие элементы, уменьшились зернистость изображения и муар.
Как и в предыдущих моделях, в imagePRESS С910 используется фирменный мелкодисперсный и устойчивый к истиранию тонер CV (Consistently Vivid). Его характеристики позволяют получать стабильно высокое качество печати с точки зрения воспроизведения мелких элементов и цветовоспроизведения с сохранением фактуры запечатываемого материала.
Модуль проявки в машине также подвергся некоторым изменениям. Помимо прочего инженеры Canon переработали принцип его охлаждения и снизили температуру внутри модуля. Это позволило уменьшить отходы тонера, что особенно важно при печати сюжетов с небольшим заполнением, а также обеспечить более стабильное качество печати при продолжительной работе машины.
С фотобарабана тонер передается на промежуточный ремень переноса, который имеет верхний эластичный слой. Благодаря ему ремень плотнее прилегает к материалу (особенно к текстурным дизайнерским бумагам) в результате чего на него передается большее количество тонера, в сравнении с ремнями, не имеющими верхнего эластичного слоя.
Закрепление тонера происходит в печке, где лист проходит между двумя ремнями: верхним фиксирующим, который нагревается индукционным способом, и нижним охлаждаемым прижимным ремнем. Такое решение позволяет печатать без снижения скорости на немелованных бумагах плотностью до 220 г/м2, а также получать стабильно высокое качество печати на самых плотных фактурных материалах (350 г/м2), но на несколько меньшей скорости. Рабочая температура печки – 160 градусов.
Улучшенное управление токами переноса
Это полезная функция, позволяющая подобрать оптимальное значение токов переноса для каждого типа бумаги. Раньше для этого оператору нужно было последовательно выводить листы с разными значениями токов и выбирать из них оптимальный с точки зрения качества. Теперь машина позволяет вывести всего один лист с новыми контрольными полями, каждое из которых запечатано с разным значением тока переноса. Оператору достаточно выбрать поле с оптимальным качеством и указать требуемое значение в системе управления машиной. Очевидно, что такой способ сокращает продолжительность настройки и экономит запечатываемый материал, что особенно важно при работе с дорогими дизайнерскими бумагами.
Данную операцию можно реализовать через интерфейс управления машиной или утилиту Media Librarian (о ней – далее). Второй вариант почти вдвое быстрее.
Скорость печати
Благодаря описанным выше и далее новшествам, производительность каждой модели в новой серии imagePRESS C910 увеличилась на пять страниц в сравнении с предшественницами:
- imagePRESS C910 – 90 стр./мин.,
- imagePRESS C810 – 80 стр./мин.,
- imagePRESS C710 – 70 стр./мин.
Контроллеры печати
С цифровыми печатными машинами серии imagePRESS С910 предлагается три вида контроллеров:
imagePRESS Printer Kit-F1. Это встроенный контроллер, который входит в стандартную конфигурацию машины. Он “понимает” Adobe PostScript 3, PCL5e/6 и UFRII. Опционально доступны Encrypted Secure Print Software и Barcode Printing Kit.
Oce PRISMAsync. Более мощный внешний сервер с рядом дополнительных опций. Например, у него есть функция заблаговременного планирования заданий с помощью PRISMAsync Job Scheduler, удаленное управление заданиями и контроль c помощью PRISMAsync Remote Manager, встроенный профилировщик PRISMAsync и встроенные инструменты для сканирования. Также он умеет разделять цветные и черно-белые работы. Поддерживает PostScript L3, APPE 5.1 / PDF 2.0, IPDS (транзакционный) и PCL/PJL (транзакционный). Процессоры: Intel Core i5-8500 (3–4,1 ГГц,). Память: 8 ГБ. Накопитель: до 1 ТБ SATA III.
imagePRESS Server-G250/H350 на базе EFI Fiery. Два вариант контроллеров от EFI для максимально оперативной обработки и печати большого количества заданий. Поддерживает PCL5/6 и Adobe PostScript Level 4. Предлагает инструменты для удобной проверки, редактирования и просмотра заданий, спуска, а также для управления цветом. Поддерживает новый финишер АС1. Процессоры: Intel Pentium G4400 (до 3,3 ГГц) / Intel Core i5-6500 (до 3,6 ГГц). Память: 4 ГБ / 8 ГБ. Накопитель: 500 ГБ / 1 ТБ SATA.
Media Librarian
Отдельно упомянем бесплатную утилиту Media Librarian, которая доступна всем пользователям машины с контроллерами imagePRESS Server-G250/H350 от EFI. Она предназначена для удобного управления библиотекой материалов, которые можно запечатывать на машине. Удобный интерфейс программы позволяет оператору быстро искать в списке нужные материалы, сортировать их, редактировать соответствующие параметры (в т.ч. токи переноса), добавлять новые материалы и удалять ненужные. Также можно быстро указать кассету или лоток, из которого будет подаваться тот или иной материал, увидеть количество оставшихся листов и т.п.
Проведенные Canon тесты показали, что использование Media Librarian на машине С910 позволяет на 39% снизить затраты времени на совмещение/ настройку бумаг, в сравнении c аппаратом imagePRESS С10000VP.
Улучшенный сканер и копирование
Стандартно машины серии imagePRESS С910 оснащаются устройством считывания двусторонних цветных изображений, которое называется M1. Опционально к нему можно докупить цветной планшетный сканер с двусторонним автоподатчиком на 400 листов. Сканер также улучшили, и его производительность выросла со 120 до 230/150 черно-белых/цветных страниц в минуту (А4, 300 dpi.).
Также сканер оснастили новым сенсором (Multi-feed detection sensor), который обнаруживает подачу нескольких листов путем обнаружения воздушного слоя между листами, вызванный многократным захватом листов из оригинальной стопы.
Что касается копирования, то первая цветная копия выходит через 7,7 с, а черно-белая – через 6,9 с.
Новые и улучшенные финишные модули
Для моделей imagePRESS C710/810 производитель разработал новый “лайтовый” трехлотковый финишер, который получил название AC1. Объем брошюры, которую он может сделать, вырос с 16 до 20 листов. Также существенно расширился диапазон плотностей материалов: со 60–256 до 52–350 г/м2.
Профессиональные финишеры остались без изменений (они доступны для всех трех моделей серии). Это прошивочный финишер W1 Pro, который может ставить угловую или двойную скрепку на блоках объемом 100 л./А4 или 50 л./А3 (любые форматы и плотности), а также финишер-брошюровщик W1 Pro – он позволяет изготавливать брошюры объемом до 25 листов (52–80 г/м²), включая обложку. Для блока может использоваться бумага плотностью до 220 г/м2, для обложки – до 350 г/м2.
Модуль клеевого бесшвейного скрепления E1 также был улучшен. Как и прежде он позволяет выпускать брошюры размером от 203x138 до 297x216 мм и толщиной до 25 мм, но у него появилась возможность получения готовой продукции без остановки оборудования. Это позволило увеличить производительность при выпуске продукции с КБС примерно на 20%. Есть возможность трехсторонней обрезки.
Следующее новшество – в перфораторах. Новая модель В1 получила дополнительный нож, что позволило использовать его для работы с бумагами форматом до А3. Кроме того, делать пробивку на листе теперь можно два раза, а не один, как было ранее.
Совсем недавно для машин серии imagePRESS C910 шведская компания Plockmatic разработала новый стекер Multi-Purpose Stucker. При работе с листами длиной до 650 мм он позволяет формировать стопы высотой до 300 мм. Если же длина больше – вплоть до максимальной 1300 мм – максимально возможная высота стопы уменьшается до 135 мм. Лоток стекера моторизирован и может подниматься на удобную для оператора высоту.
И другое:
- Накопитель большой емкости H1. Лоток вмещает 6000 листов пользовательского формата (80 г/м²). Верхний лоток поддерживает “баннерный формат”, его емкость – 200 листов (80 г/м²).
- Блок вставки документов N1. Имеет два лотка по 200 листов (80 г/м2) и поддерживает бумагу пользовательского формата и максимальной плотности.
- Блок фальцовки J1. Выполняет следующие виды фальцовки: Z-фальцовка (А3, A4R / 52–105 г/м²), C-фальцовка (A4R / 52–105 г/м²), Z-фальцовка гармошкой (A4R / 52–105 г/м²), двойная параллельная фальцовка (A4R / 52–90 г/м²), поперечная фальцовка (A4R / 52–105 г/м²).
- Устройство для обрезки брошюр F1 с одним или двумя ножами. Работает с бумагой плотностью 52–300 г/м². Ширина обрезки: 2–28 мм, толщина стопки – до 50 листов, включая обложку. Для установки данного модуля требуется финишер W1 Pro.
- Многофункциональный дырокол A1 Pro. Оснащается различными инструментами. Работает с бумагами пользовательского и баннерного формата максимальной плотности.
